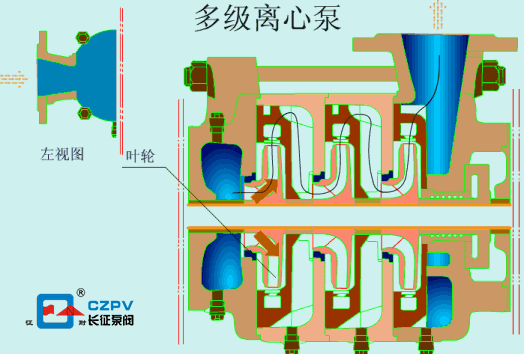

多級離心泵的原理

多級離心泵是離心泵的一種，依靠葉輪的旋轉來獲取離心力，等到氣體密度到達機械真空泵的工作范圍時進行抽出，進而逐漸獲得真空。在多級離心泵中裝有適量的水作為工作液。當液體按照順時針方向旋轉時，水被葉輪拋向四周，在離心力的作用下，形式了一個封閉圓環。水環的下部分表面和葉輪輪毅相切，水環的上部內表面和葉片頂端接觸。這時葉輪輪毅和水環之間形成一個月牙形空間，這個空間又被葉輪分成和葉片數目相等的若干個小腔。如果以葉輪的下部零度為起點，葉輪在旋轉一百八十度時，小腔的容積由小變大，并與端面上的吸氣口相連接，這時氣體被吸入，當完成吸氣時，小腔與吸氣口隔絕；在葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮，當小腔與排氣口相通時，氣體被排除體外。

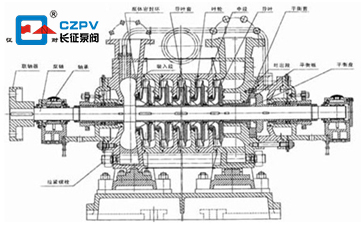

多級離心泵的結構

多級離心泵是由定子，轉子，軸承和軸封4部分組成。

多級離心泵定子部分由吸入段，中斷，吐出段和導葉等組成，有拉緊螺栓將各段夾緊，形成工作室。

多級離心泵轉子部分主要有軸，葉輪，平衡盤和軸套等組成。軸向力由平衡盤平衡。

多級離心泵軸承主要有軸承體，軸承和軸承壓蓋等組成，軸承用油脂或者稀油來進行潤滑。

多級離心泵軸封采用軟填料密封，主要由進水段和尾蓋上的密封函體，填料，擋水圈等組成。

多級離心泵轉動時通過彈性聯軸器由電機直接驅動。
